通风蝶阀
产品介绍
型号：FD341W
连接形式：法兰
主体材料：碳钢、不锈钢
公称通径：40-3000
适用介质：烟气
密封形式：硬密封 软密封
外形：中型
流动方向：单向
驱动方式：手动,气动,电动

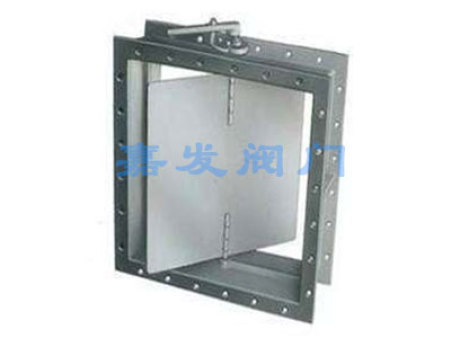

蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。方形蝶阀故名思意就是方形的蝶阀，方形蝶阀隶属与通风蝶阀系列!通风蝶阀是一种非密闭型蝶阀。通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。
一、 方形蝶阀结构特点
1).采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
2).内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
二、方形蝶阀用途
方形蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
三、方形蝶阀尺寸图
